Програмируеми логически контролери

Програмируемите логически контролери представляват специализирани микропроцесорни устройства служещи за автоматизирано контролиране и управление на процеси.

За решаване на задачи свързани с контрола и управлението на системи, се залагат контролери от най - реномираните производители, според конкретната задача и изискванията на клиента - Siemens, Schneider Electric, Eaton, Wago, Danfoss и др.

ЕЛЕКТРИК ИНЖЕНЕРИНГ проектира и произвежда собствени специализирани програмируеми логически контролери, приложими в процесната автоматизация и системите за сградна автоматизация.

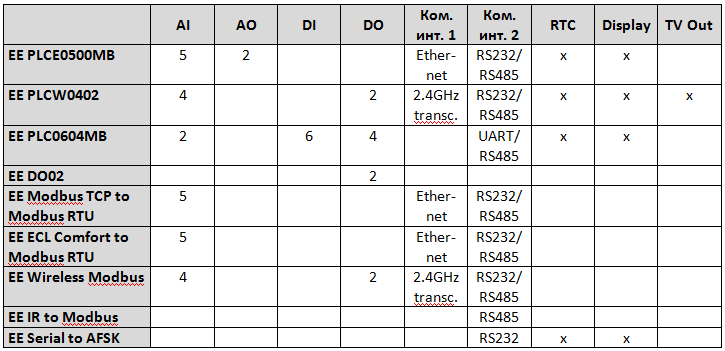

СРАВНИТЕЛНА ТАБЛИЦА


* Посочените програмируеми модули могат да бъдат с различна конфигурация, според изискванията на клиента

ЕЕ PLCV1008MDB
Програмируем логически контролер.
- Захранване 24V DC или 12V DC, 250mA
- 2 аналогови входа, 10bit ADC – ON/OFF; NTC10K; 0-5V
- 1 аналогови изход, ШИМ, 0-5V
- 10 цифрови входа, 12/24V DC
- 8 цифрови изхода, от тях 7 релейни 8А 230V и 1 SSR 0.5A, 60V
- Modbus slave или MDB master
- Възможност за дисплей 16x1 / 16x2 / 16x4 символа
- Възможност за монтаж на 35mm DIN шина
- Габаритни размери 105x85x58

ЕЕ PLCЕ0500MB
Програмируем логически контролер с web интерфейс.
- Захранване 7.5V DC, 250mA
- 5 аналогови входа, 10bit ADC – ON/OFF; NTC10K; 0-5V
- 2 аналогови изхода, ШИМ, 0-5V
- до 6 цифрови изхода през разширителен модул, релейни, 10А 230V
- Modbus TCP slave
- RS232/RS485 порт, Modbus RTU master, възможност за добавяне на до 31 Modbus slave модула.
- Възможност за часовник за реално време
- Възможност за дисплей 16x1 / 16x2 / 16x4 символа
- Web интерфейс за управление и конфигуриране
- Възможност за монтаж на 35mm DIN шина
- Габаритни размери 105x85x58

Image EE PLCE0500MB

ЕЕ PLCW0402
Програмируем логически контролер с възможност за безжична комуникация.
- Захранване 12V DC, 150mA
- 4 аналогови входа, 10bit ADC – ON/OFF; NTC10K; 0-5V
- 2 цифрови изхода, релейни, 10А 230V
- Безжичен сериен интерфейс, 2.4GHz
- RS232/RS485 порт, Modbus RTU master/slave, възможност за добавяне на до 31 Modbus slave модула.
- TV out с ниска разделителна способност
- Възможност за часовник за реално време
- Възможност за дисплей 16x1 / 16x2 / 16x4 символа
- Възможност за монтаж на 35mm DIN шина
- Габаритни размери 105x85x58

Image ЕЕ PLCW0402

ЕЕ PLC0604MB
Програмируем логически контролер.
- Захранване 12V DC, 200mA
- 2 аналогови входа, 10bit ADC – ON/OFF; NTC10K; 0-5V
- 6 цифрови входа
- 4 цифрови изхода, релейни, 10А 230V
- RS485/UART порт, Modbus RTU master/slave, до 31 Modbus модула.
- Възможност за часовник за реално време
- Възможност за дисплей 16x1 / 16x2 / 16x4 символа
- Възможност за монтаж на 35mm DIN шина
- Габаритни размери 105x85x58

Image ЕЕ PLC0604MB

Разширителен модул ЕЕ DO02
Разширителен модул с два цифрови изхода.
- Захранване 12V DC, 70mA
- 2 цифрови изхода, релейни, 10А 230V
- Възможност за монтаж на 35mm DIN шина
- Габаритни размери 35x85x58


ШЛЮЗОВЕ И ИНТЕРФЕЙСНИ ПРЕОБРАЗУВАТЕЛИ

ЕЕ Modbus TCP to Modbus RTU Gateway

Протоколен преобразувател ( Шлюз )
- Захранване 12-24V DC, 200mA
- 4 аналогови входа, 10bit ADC – ON/OFF; NTC10K; 0-5V
- до 6 цифрови изхода през разширителен модул, релейни, 10А 230V
- Modbus TCP slave
- RS232/RS485 порт, Modbus RTU master, възможност за добавяне на до 31 Modbus slave устройства.
- Web интерфейс за управление и конфигуриране
- Възможност за монтаж на 35mm DIN шина
- Габаритни размери 105x85x58

Image ЕЕ Modbus TCP to Modbus RTU Шлюз

Инструкция за потребителя

Демонстрация: Представяне на данни от работещ контролер

ЕЕ ECL Comfort to Modbus RTU
Шлюз и протоколен преобразувател.
- Захранване 7.5V DC, 250mA
- 5 аналогови входа, 10bit ADC – ON/OFF; NTC10K; 0-5V
- до 6 цифрови изхода през разширителен модул, релейни, 10А 230V
- RS232  порт, съвместим с Danfoss ECL200 и Danfoss ECL300
- Web интерфейс за управление и конфигуриране
- Възможност за монтаж на 35mm DIN шина
- Габаритни размери 105x85x58

ЕЕ Wireless Modbus
Интерфейсен преобразувател Modbus RTU – Wireless Serial Interface.
- Захранване 12V DC, 50mA
- Безжичен сериен интерфейс, 2.4GHz
- RS232/RS485 порт, Modbus RTU master/slave, връзка с до 31 Modbus модула.
- Безжичната връзка е между два или повече модула
- Максимално разстояние при открито пространство до 2 km
- Възможност за монтаж на 35mm DIN шина
- Габаритни размери 105x85x58

ЕЕ IR to Modbus
Infrared управление на Modbus RTU устройства
- Захранване 12V DC, 50mA
- RS232/RS485 порт, Modbus RTU master, връзка с до 31 Modbus slave модула.
- Възможност за работа на устройството като IR предавател – за управление на климатици, телевизори и друга битова техника
- Габаритни размери 50x48x18


  Image ЕЕ IR to Modbus 1          Image ЕЕ IR to Modbus 2

ЕЕ Serial to AFSK
Предаване на информация на големи разстояние
- Захранване 12V DC, 50mA
- RS232 порт
- Възможност за свързване на устройството към радиостанции Kenwood, Alinco, Icom, Yaesy
- Габаритни размери 60x48x18
